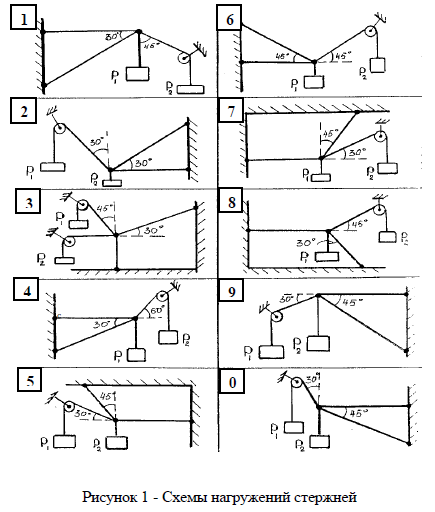

Задача № 1 Стержни АВ и СВ соединены шарниром В, как показано на рисунке 1. Определить усилия в стержнях. Схемы нагружений стержней и числовые значения сил Р1 и Р2 взять из таблицы 1 по последней цифре шифра обучающегося. Таблица 1 – Исходные данные для задачи №1

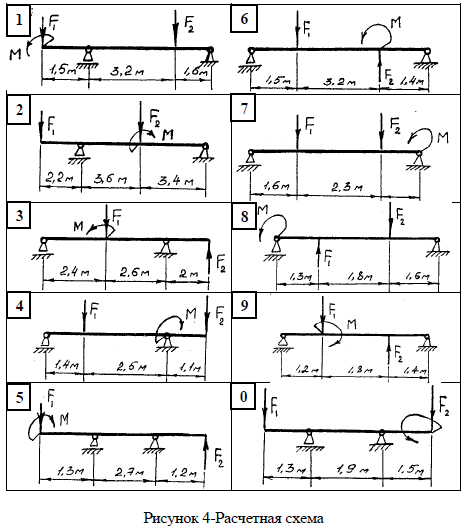

Задача № 2 Для двухопорной балки, нагруженной как показано на рисунке 4, определить реакции опор. Номер схемы и числовые значения нагрузок F1, F2, M определяются в соответствии с последней цифрой шифра из таблицы 2. Таблица 2 – Исходные данные для задачи №2
Задача №3 Груз массой m опускается равноускоренно с помощью невесомого троса, перекинутого через блок (рисунок 6), и в первые t секунд проходит расстояние S (м). Определить силу натяжения троса Т. Исходные данные для задачи взять в таблице №3 Таблица 3 – Исходные данные для задачи №3
Задача №4 Для двух опорной балки (схему и значение нагрузок которой взять из задания к задаче №2) построить эпюры поперечных сил и изгибающих моментов. Схему задачи изобразить в работе заново. Найденные в задаче №2 реакции опор считать исходными данными к решению задачи №4.

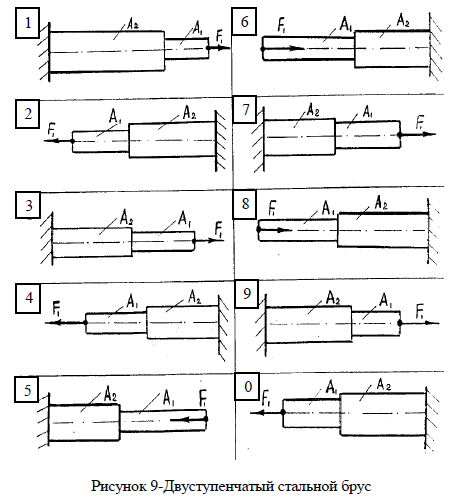

Задача №5 Двухступенчатый стальной брус, длины ступеней которого указаны на рисунке 9, нагружен силой F1. Построить эпюры продольных сил и нормальных напряжений по длине бруса. Числовое значение силы F1, а также площадей поперечных сечений ступеней A1 и А2 взять по последней цифре шифра из таблицы 4. Таблица 4 – Исходные данные для задачи №5

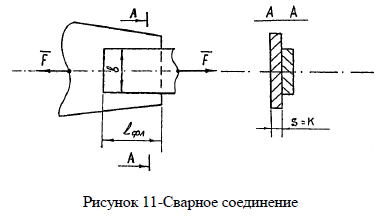

Задача №6 Полоса толщиной S приварена к косынке лобовым и двумя фланговыми швами. Высота катета швов К равна толщине полосы S . На сварное соединение действует растягивающая нагрузка F (рисунок 11). Материал полосы – сталь ст.3, допустимое напряжение на растяжение [s Р ] = 160 МПа. Определить длину фланговых швов lфл и ширину полосы b. Сварка электродуговая, ручная. Электроды Э50. Допускаемое напряжение среза [τср] = 96 МПа Толщину полосы S и значение действующей растягивающей нагрузки F взять по последней цифре шифра из таблицы 5. Таблица 5 – Исходные данные для задачи №6

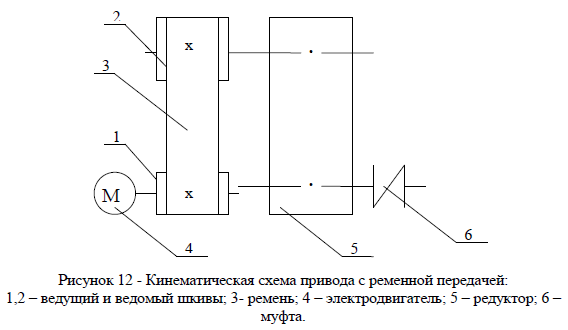

Задача №7 Рассчитать плоскоременную передачу от электродвигателя к редуктору (рисунок 12). Передаваемая мощность Р1, частота вращения малого шкива n1. Передаточное число передачи U. Работа двухсменная. Данные для расчета принять по таблице 6. Таблица 6 – Исходные данные
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
