Шестая группа задач

Задача 6.1.

1.По заданным размерам построить кинематическую схему механизма в расчетном положении (рисунок 6.1), которое определяется углом φ.

2.Определить скорости точек А, В, С, S1, S2. Для этого построить план скоростей.

3.Определить угловую скорость звена 2 ω2. Указать на схеме направление ω2 круговой стрелкой.

4.Определить ускорения точек А, В, С, S1, S2, S3. Для этого построить план ускорений.

Точки S1, S2, S3 - центры масс звеньев. Точка S1 находится на середине ОА. Точка S2 находится на середине АВ.  Для ползуна 3 точки В и S3  совпадают).

5.Определить угловое ускорение звена 2 ε2. Указать на схеме направление ε2 круговой стрелкой.

6.Определить реакции в кинематических парах от действия сил тяжести и инерционных нагрузок.

7.Определить уравновешивающую силу.

Исходные данные для расчета приведены в табл. 6.1

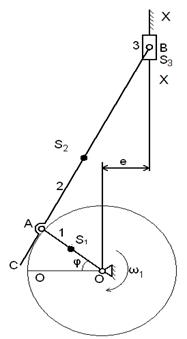

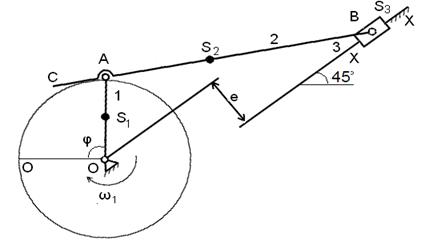

Рисунок 6.1

Таблица 6.1

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

ОА, мм

25

30

32

28

26

250

320

300

280

260

АВ, мм

80

90

90

84

80

800

900

900

840

800

АС, мм

30

38

36

30

30

300

360

380

300

300

е, мм

13

26

24

18

20

130

240

260

180

200

φ, град

30

45

60

120

135

150

225

240

300

315

ω1, 1/сек

28

30

32

35

40

44

48

50

55

60

m1, кг

 (длина ОА поставляется в метрах)

m2, кг

 (длина ВС поставляется в метрах)

m3, кг

IS2,

 (длина ВС поставляется в метрах)



Задача 6.2. В приводе цепного конвейера (рисунок 6.3) подобрать электродвигатель, рассчитать ременную и коническую передачи и выполнить рабочий чертеж конического колеса. Мощность на ведомом валу редуктора Р3 и угловая скорость ω3 приведены в таблице 6.2.

Рисунок 6.2

Таблица 6.2

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

Р3, кВт

5

5,5

6

6,5

7

7,5

8

8,5

9

9,5

ω3 , с -1

2.9π

2,7π

З,9π

3,8π

3,7π

3,6π

3,5π



Задача 6.3. По данным предыдущей задачи рассчитать ведомый вал редуктора и подобрать для него по стандарту подшипники качения. Недостающими данными задаться. Привести рабочий чертеж вала.



Седьмая группа задач

Задача 7.1

1.По заданным размерам построить кинематическую схему механизма в расчетном положении (рисунок 7.1), которое определяется углом φ. Угол φ откладывается в направлении угловой скорости ω1 от оси О-О.

2.Определить скорости точек А, В, С, S1, S2. Для этого построить план скоростей.

3.Определить угловую скорость звена ω2. Указать на схеме направление ω2 круговой стрелкой.

4.Определить ускорения точек А, В, С, S1, S2, S3. Для этого построить план ускорений.

Точки S1, S2, S3 - центры масс звеньев. Точка S1 находится на середине ОА. Точка S2 находится на середине АВ.  Для ползуна 3 точки В и S3  совпадают).

5.Определить угловое ускорение звена 2 ε2. Указать на схеме направление ε2 круговой стрелкой.

6.Определить реакции в кинематических парах от действия сил тяжести и инерционных нагрузок.

7.Определить уравновешивающую силу.

Исходные данные для расчета приведены в таблице 7.1.

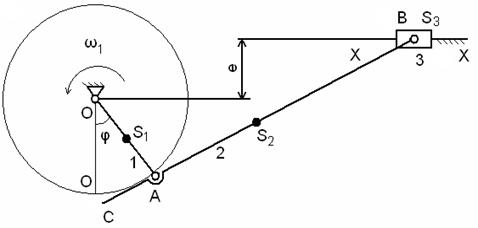

Рисунок 7.1

Таблица 7.1

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

ОА, мм

25

30

32

28

26

250

320

300

280

260

АВ, мм

80

90

90

84

80

800

900

900

840

800

АС, мм

30

38

36

30

30

300

360

380

300

300

е, мм

13

26

24

18

20

130

240

260

180

200

φ, град

30

45

60

120

135

150

225

240

300

315

ω1, 1/сек

28

30

32

35

40

44

48

50

55

60

m1, кг

 (длина ОА поставляется в метрах)

m2, кг

 (длина ВС поставляется в метрах)

m3, кг

IS2,

 (длина ВС поставляется в метрах)

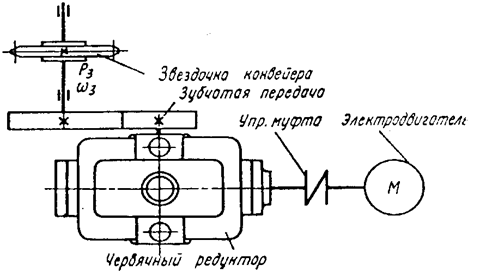

Задача 7.2. В приводе цепного конвейера (рисунок 7.2) подобрать электродвигатель, рассчитать открытую зубчатую и червячную передачу, вычертить рабочий чертеж червячного колеса. Мощность на ведомом колесе зубчатой передачи Р3 и угловая скорость вращения этого колеса ω3 приведены в таблице 7.3.

Рисунок 7.2

Таблица 7.2

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

Р3, кВт

1 0

9,5

9

8,5

8

8

8,5

9

9,5

10

ω3 , с -1

1,1 π

1,2π

1,3π

1,4π

1,5π

1,6π

1,7π

1,8π

1,9π



Задача 7.3. По данным предыдущей задачи рассчитать ведомый вал редуктора и подобрать для него по стандарту подшипники качения. Недостающими данными задаться. Привести рабочий чертеж вала.



Восьмая группа задач

Задача 8.1

1. По заданным размерам построить кинематическую схему механизма в расчетном положении (рисунок 8.1), которое определяется углом φ. Угол φ откладывается в направлении угловой скорости ω1 от оси О-О.

2.Определить скорости точек А, В, С, S1, S2. Для этого построить план скоростей.

3.Определить угловую скорость звена ω2. Указать на схеме направление ω2 круговой стрелкой.

4.Определить ускорения точек А, В, С, S1, S2, S3. Для этого построить план ускорений.

Точки S1, S2, S3 - центры масс звеньев. Точка S1 находится на середине ОА. Точка S2 находится на середине АВ.  Для ползуна 3 точки В и S3  совпадают).

5.Определить угловое ускорение звена 2 ε2. Указать на схеме направление ε2 круговой стрелкой.

6.Определить реакции в кинематических парах от действия сил тяжести и инерционных нагрузок.

7.Определить уравновешивающую силу.

Исходные данные для расчета приведены в таблице 8.1

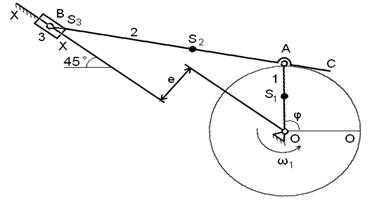

Рисунок 8.1

Таблица 8.1

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

ОА, мм

25

30

32

28

26

250

320

300

280

260

АВ, мм

80

90

90

84

80

800

900

900

840

800

АС, мм

30

38

36

30

30

300

360

380

300

300

е, мм

13

26

24

18

20

130

240

260

180

200

φ, град

30

45

60

120

135

150

225

240

300

315

ω1, 1/сек

28

30

32

35

40

44

48

50

55

60

m1, кг

 (длина ОА поставляется в метрах)

m2, кг

 (длина ВС поставляется в метрах)

m3, кг

IS2,

 (длина ВС поставляется в метрах)



Задача 8.2. Подобрать электродвигатель привода винтового транспортера (рисунок 8.2), рассчитать цепную и зубчатую передачи и выполнить рабочий чертеж зубчатого колеса. Мощность на валу транспортера Р3 и угловая скорость ω3 приведены в таблице 8.2.

Рисунок 8.2

Таблица 8.2

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

Р3, кВт

4,0

4,5

5,0

5,5

6.0

5,5

5,0

4,5

4,0

4,5

ω3 , с -1

5,5π

6,0π

6,5π

7,0π

7,5π

8,0π

7,5π

7,0π

6,5π

6,0π



Задача 8.3. По данным предыдущей задачи рассчитать ведомый вал редуктора и подобрать для него по стандарту подшипники качения. Недостающими данными задаться. Привести рабочий чертеж вала.



Девятая группа задач

Задача 9.1

1.По заданным размерам построить кинематическую схему механизма в расчетном положении (рисунок 9.1), которое определяется углом φ.

2.Определить скорости точек А, В, С, S1, S2. Для этого построить план скоростей.

3.Определить угловую скорость звена ω2. Указать на схеме направление ω2 круговой стрелкой.

4.Определить ускорения точек А, В, С, S1, S2, S3. Для этого построить план ускорений.

Точки S1, S2, S3 - центры масс звеньев. Точка S1 находится на середине ОА. Точка S2 находится на середине АВ.  Для ползуна 3 точки В и S3  совпадают).

5.Определить угловое ускорение звена 2 ε2. Указать на схеме направление ε2 круговой стрелкой.

6.Определить реакции в кинематических парах от действия сил тяжести и инерционных нагрузок.

7.Определить уравновешивающую силу.

Исходные данные для расчета приведены в таблице 9.1

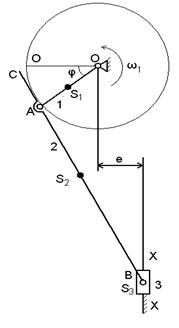

Рисунок 9.1

Таблица 9.1

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

ОА, мм

25

30

32

28

26

250

320

300

280

260

АВ, мм

80

90

90

84

80

800

900

900

840

800

АС, мм

30

38

36

30

30

300

360

380

300

300

е, мм

13

26

24

18

20

130

240

260

180

200

φ, град

30

45

60

120

135

150

225

240

300

315

ω1, 1/сек

28

30

32

35

40

44

48

50

55

60

m1, кг

 (длина ОА поставляется в метрах)

m2, кг

 (длина ВС поставляется в метрах)

m3, кг

IS2,

 (длина ВС поставляется в метрах)

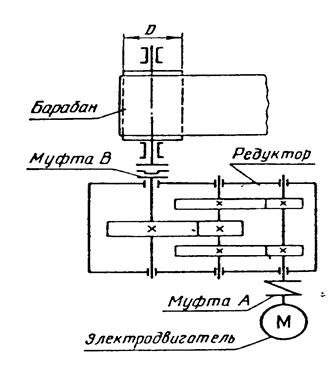

Задача 9.2. В приводе к ленточному конвейеру (рисунок 9.2) подобрать электродвигатель, определить общее передаточное число и сделать разбивку его по ступеням редуктора, рассчитать зубчатые передачи редуктора и выполнить рабочий чертеж колеса ведомого вала редуктора. Окружное усилие на барабане Ft , окружная скорость барабана V и диаметр  барабана D приведены в таблице 9.2.

Рисунок 9.2

Таблица 9.2

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

Ft, кН

3

3,1

3,2

3,3

3,4

3,5

3,6

3,7

3,8

3,9

V, м/с

0.6

0,7

0,8

0,8

0,8

0,9

1,0

1,0

1,1

1,1

D, мм

250

250

250

275

275

275

300

300

300

300



Задача 9.3. По данным предыдущей задачи рассчитать ведомый вал редуктора и подобрать для него по стандарту подшипники качения. Недостающими данными задаться. Привести рабочий чертеж вала.



Десятая группа задач

Задача 10.1

1.По заданным размерам построить кинематическую схему механизма в расчетном положении (рисунок 10.1), которое определяется углом φ.

2.Определить скорости точек А, В, С, S1, S2. Для этого построить план скоростей.

3.Определить угловую скорость звена ω2. Указать на схеме направление ω2 круговой стрелкой.

4.Определить ускорения точек А, В, С, S1, S2, S3. Для этого построить план ускорений.

Точки S1, S2, S3 - центры масс звеньев. Точка S1 находится на середине ОА. Точка S2 находится на середине АВ.  Для ползуна 3 точки В и S3  совпадают).

5.Определить угловое ускорение звена 2 ε2. Указать на схеме направление ε2 круговой стрелкой.

6.Определить реакции в кинематических парах от действия сил тяжести и инерционных нагрузок.

7.Определить уравновешивающую силу.

Исходные данные для расчета приведены в таблице 10.1

Рисунок 10.1

Таблица 10.1

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

ОА, мм

25

30

32

28

26

250

320

300

280

260

АВ, мм

80

90

90

84

80

800

900

900

840

800

АС, мм

30

38

36

30

30

300

360

380

300

300

е, мм

13

26

24

18

20

130

240

260

180

200

φ, град

30

45

60

120

135

150

225

240

300

315

ω1, 1/сек

28

30

32

35

40

44

48

50

55

60

m1, кг

 (длина ОА поставляется в метрах)

m2, кг

 (длина ВС поставляется в метрах)

m3, кг

IS2,

 (длина ВС поставляется в метрах)

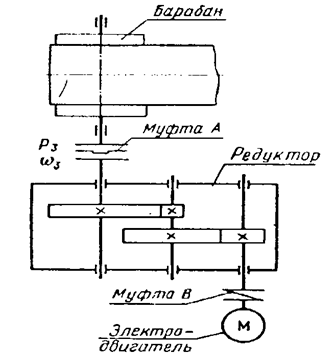

Задача 10.2 В приводе к ленточному конвейеру (рисунок 10.2) подобрать электродвигатель, определить общее передаточное число и сделать разбивку его по ступеням редуктора, рассчитать зубчатые передачи редуктора и выполнить рабочий чертеж колеса ведомого вала редуктора. Мощность на тихоходном валу Р3 и его угловая скорость ω3 приведены в таблице 10.2.

Рисунок 10.2

Таблица 10.2

Величина

Варианты

1

2

3

4

5

6

7

8

9

10

Р3, кВт

10

9

8

7

6

6

7

8

9

10

ω3 , с -1

3,1π

3,2π

3,3π

3,4π

3,5π

3,6π

3,7π

3,8π

3,9π



Задача № 10.3. По данным предыдущей задачи рассчитать ведомый вал редуктора и подобрать для него по стандарту подшипники качения. Недостающими данными задаться. Привести рабочий чертеж вала.
