ОмГУПС, электротехника (контрольная работа №2, г.Тайга)

Задания для выполнения контрольной работы №2

Задание 1 «Расчет цепи трехфазного тока при соединении потребителей звездой»

К трехфазной цепи приложено линейное напряжение U_Л. Составить схему цепи согласно исходным данным. Определить токи фаз и ток в нулевом проводе, полную, активную и реактивную мощности всей цепи. Построить векторную диаграмму. Исходные данные в таблице 8.

Таблица 8 – Исходные данные для задач 1-10

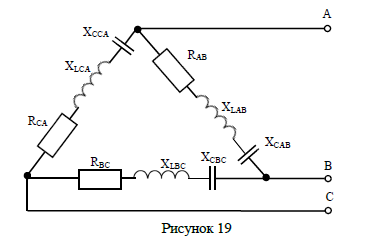

Задание 2 «Расчет цепи трехфазного тока при соединении потребителей треугольником»

К трехфазной цепи приложено линейное напряжение U_Л. Составить схему цепи согласно исходным данным. Определить фазные и линейные токи, полную, активную и реактивную мощности всей цепи. Построить векторную диаграмму. Исходные данные в таблице 9.

Таблица 9 – Исходные данные для задач 11-20

Задание 3 «Электрические измерения»

Дайте ответ на теоретический вопрос (таблица 10), соответствующий выбранному варианту.

Таблица 10 – Теоретические вопросы 21-30

Задание 4 «Расчет погрешностей приборов»

Задача 31

Измерение активного сопротивления катушки выполнено косвенным методом при помощи вольтметра и амперметра. Для измерения были использованы вольтметр с пределом измерения (номинальным напряжением) Uн=50 В, классом точности γ_Д=1% и амперметр с пределом измерения (номинальным током) Iн=2 А, классом точности γ_Д=0,5%.

При измерении амперметр показал I=1,2 А, вольтметр U=40 В. Определите:

-величину активного сопротивления катушки Rк;

-наибольшую возможную относительную погрешность измерения тока γ_НВI;

-наибольшую возможную относительную погрешность измерения напряжения γ_НВU;

-наибольшую возможную относительную погрешность измерения сопротивления γ_НВR;

-наибольшую абсолютную погрешность измерения сопротивления ΔRнаиб.

Задача 32

Ваттметр, класса точности γ_Д=1,5%, имеет предел измерения по напряжению U_Н=300 В и предел измерения по току I_Н=3А. Шкала прибора имеет αН=100 делений.

Определите:

-постоянную (цену деления) ваттметра С_Р;

-измеренное значение мощности, если стрелка ваттметра отклонилась на α=85 делений;

-наибольшую абсолютную погрешность прибора ΔР_НАИБ;

-пределы действительного значения измеренной величины Р_1Д и Р_2Д при измерении мощности Р;

-наибольшую возможную относительную погрешность γ_НВ при измерении мощности Р.

Задача 33

Для измерения тока в цепи переменного тока использовался амперметр с пределом измерения I_Н=10 А и классом точности γ_Д1=1,5 %.

Определите:

-наибольшую абсолютную погрешность амперметра ΔI_НАИБ;

-наибольшую возможную относительную погрешность измерения γ_НВ1, при измерении амперметром тока I=4,5 А;

-приведенную погрешность прибора γ^П.

Сделайте заключение о соответствии прибора своему классу точности.

Задача 34

Электродинамический ваттметр класса точности γ_Д=0,5 % имеет предел измерения по току I_Н=5 А и предел измерения по напряжению U_Н=300 В. Шкала прибора разбита на α_Н=300 делений.

Определите:

-постоянную (цену деления) ваттметра С_Р;

-величину мощности Р, измеренную ваттметром, если стрелка ваттметра отклонилась на α=210 делений;

-наибольшую абсолютную погрешность прибора ΔР_НАИБ;

-пределы действительного значения измеренной величины Р_1Д и Р_2Д при измерении мощности Р, определенной ранее;

-наибольшую возможную относительную погрешность γ_НВ при измерении мощности Р.

Задача 35

Миллиамперметр имеет класс точности  γ_Д=0,5% и предел  измерения (номинальный ток) I_Н=100 мА, число делений шкалы α_Н=20 делений.

Определите:

-постоянную прибора (цену деления шкалы) С_I;

-наибольшую абсолютную погрешность прибора ΔI_НАИБ;

-величину измеренного тока I, если стрелка прибора отклонилась на α= 16 делений;

-наибольшую возможную относительную погрешность γ_НВI при измерении тока I.

Задача 36

Измерение активного сопротивления катушки выполнено косвенным методом при помощи амперметра и ваттметра. При этом были использованы: ваттметр имеющий предел измерения (номинальную мощность) Р_Н=500 Вт и класс точности γ_Д=1,0%; амперметр с пределом измерения (номинальным током) I_Н=2 А и классом точности γ_Д=1,5%.

Показание приборов при измерении: амперметра – I=1,6 А, ваттметра – Р=380 Вт.

Определите:

-величину активного сопротивления катушки R_К;

-наибольшие возможные относительные погрешности измерения тока γ_НВI и измерения мощности γ_НВР;

-наибольшую возможную относительную погрешность измерения сопротивления γ_НВR;

-наибольшую абсолютную погрешность измерения сопротивления ΔR_НАИБ.

Задача 37

При поверке технического амперметра, имеющего предел измерения (номинальный ток) I_Н=250 А и класс точности γ_Д=1,5%, была определена его наибольшая абсолютная погрешность ΔI_НАИБ=2,4 А.

Определите:

-наибольшую приведённую погрешность прибора γ^П;

-наибольшую возможную относительную погрешность измерения γ_НВ1, если показание амперметра равно I₁=100 А;

-наибольшую возможную относительную погрешность измерения γ_НВ2, если показание амперметра равно I₂=230 А;

-сделайте обоснованный вывод о соответствии амперметра указанному на нём классу точности.

Задача 38

Для измерения напряжения в цепи переменного тока использовались два вольтметра:

первый с пределом измерения (номинальным напряжением) U_Н1=100 В и классом точности γ_Д1=1,0 %;

второй с пределом измерения U_Н2=250 В и классом точности γ_Д2=0,5 %. Определите:

-наибольшую абсолютную погрешность первого вольтметра ΔU_НАИБ1;

-наибольшую абсолютную погрешность второго вольтметра ΔU_НАИБ2;

-наибольшую возможную относительную погрешность измерения γ_НВ1, при измерении первым вольтметром U=80 В;

-наибольшую возможную относительную погрешность измерения γ_НВ2, при измерении вторым вольтметром U=80 В.

Задача 39

Измерение активного сопротивления катушки выполнено косвенным методом при помощи ваттметра и вольтметра. При этом были использованы: ваттметр имеющий предел измерения (номинальную мощность) Р_Н=200 Вт и класс точности γ_Д=1,5%; вольтметр с пределом измерения (номинальным напряжением) U_Н=100 В и классом точности γ_Д=0,5%.

Показание приборов при измерении: вольтметра – U=86 В, ваттметра – Р=130 Вт.

Определите:

-величину активного сопротивления катушки R_К;

-наибольшие возможные относительные погрешности измерения напряжения γ_НВU и измерения мощности γ_НВР;

-наибольшую возможную относительную погрешность измерения сопротивления γ_НВR;

-наибольшую абсолютную погрешность измерения сопротивления ΔR_НАИБ.

Задача 40

При поверке технического вольтметра, имеющего предел измерения (номинальное напряжение) U_Н=400 В, была определена его наибольшая абсолютная погрешность ΔU_НАИБ=2,85 В.

Определите:

-класс точности вольтметра γ_Д;

-пределы действительного значения измеренной величины U_1Д и U_2Д, если показание вольтметра равно U=380 В

-наибольшую возможную относительную погрешность измерения γ_НВ1, если показание вольтметра равно U₁=200 В;

Укажите, в какой части шкалы прибора измерения получаются более точными. Поясните, на основании чего сделан вывод.

Задание 5 «Расчет параметров однофазного трансформатора»

Изобразите схему и рассчитайте параметры однофазного трансформатора, отмеченные в таблице 11 прочерками.

Таблица 11 – Исходные данные для задач 41-50

Задание 6 «Устройство и характеристики электрических машин»

Дайте ответ на теоретическое задание (таблица 12), соответствующее выбранному варианту.

Таблица 12 - Теоретические вопросы 51-60
